NYP系列高粘度轉子泵的結構與應用

文章出處：天津遠東泵業有限公司人氣：-發表時間：2017-03-03

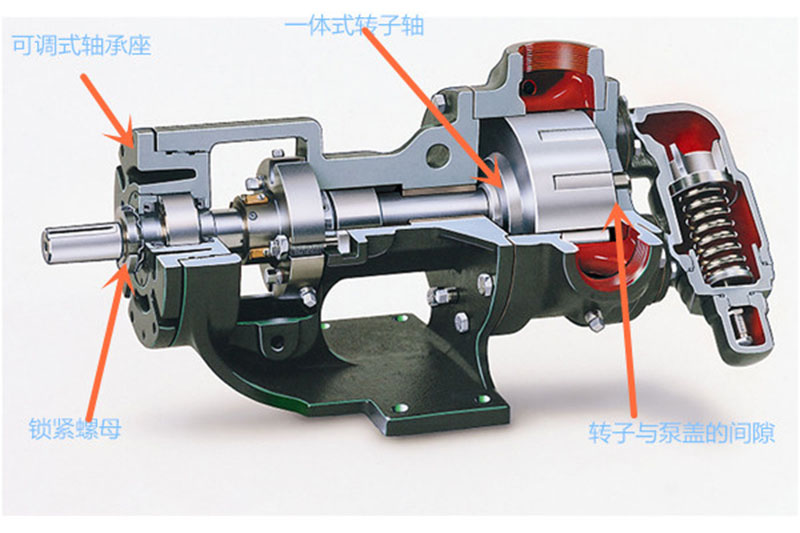

天津遠東泵業 NYP系列高粘度轉子泵是上世紀90年代從美國維肯公司引進的一種用于輸送高粘度介質的新型容積泵。它的顯著特點就是效率高，噪音低，轉子磨損后可以隨時進行人工調整。所以這種結構的泵自從引進國內以來，深受廣大用戶的好評。普遍覺得NYP高粘度泵結構合理，使用方便。對于如何調整轉子的間隙這個問題，在這里特別詳細的給予介紹。如圖所示：（津遠東泵樣）

高粘度泵

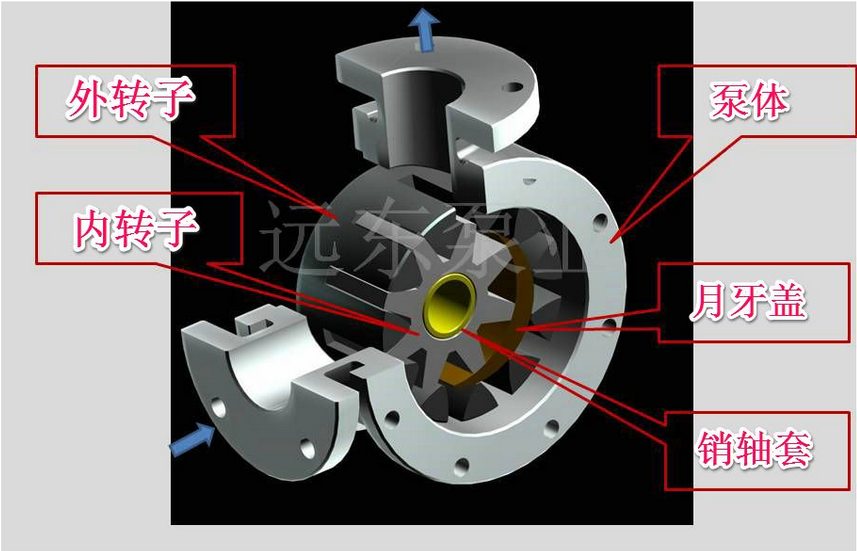

高粘度泵轉子結構圖

當泵使用一段時間以后，轉子跟泵蓋之間要產生一定的間隙，間隙越來越大，當間隙大到一定程度，泵的流量壓力很多參數都會達不到要求。一般情況下，需要更換新的零件進行維修，泵才能重新正常運轉。NYP系列高粘度轉子泵的主動軸，外轉子跟軸承座是緊固在一起的。通過調整軸承座的軸向位移，可以很方便的調整外轉子與泵蓋之間的間隙，從而達到不拆泵就能調整間隙的目的，節省了很多維修時間與維護成本。

那么，泵蓋不打開，如何確定調整以后的間隙大小呢？第一步，切斷電機電源，將電機移開，與泵頭脫離連接。用扳手松開軸承座上的緊固螺栓，然后順時針旋轉軸承座（軸承座是帶外螺紋的），將軸承座帶轉子軸一起向內部移動，一邊調一邊手盤動聯軸器，直到感覺轉不動了為止（此時轉子與泵蓋的間隙為零）。第二步，反方向調整軸承座1/10圈（一般軸承座外螺紋螺距為2mm，1/10圈即為0.2mm）.然后手盤聯軸器，能轉動均勻無卡阻現象,NYP高粘度轉子泵這時為合理間隙，即0.2mm。然后固定好軸承座的緊固螺栓。第三步，重新將電機與泵頭連接好啟動，試車就可以了。
